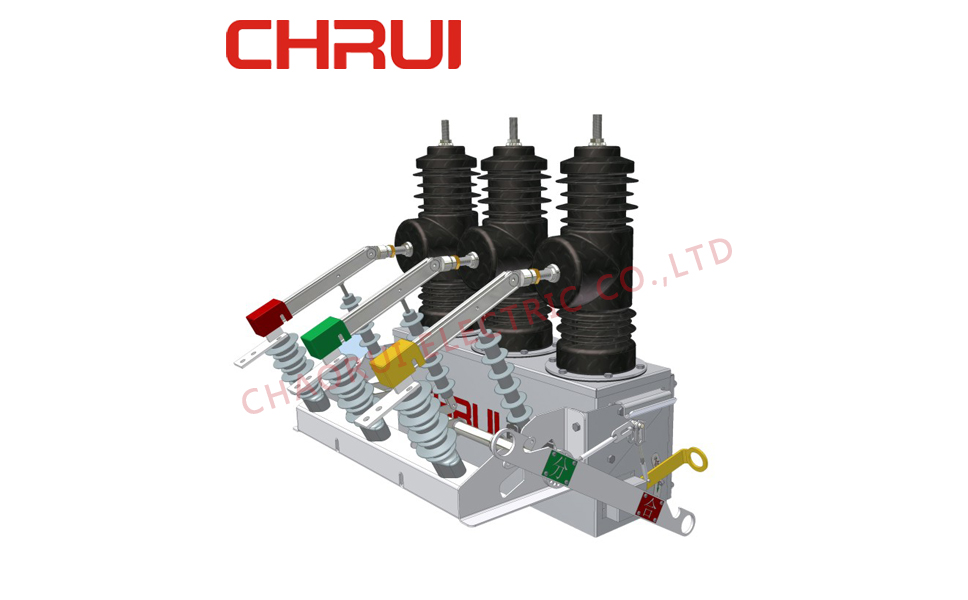

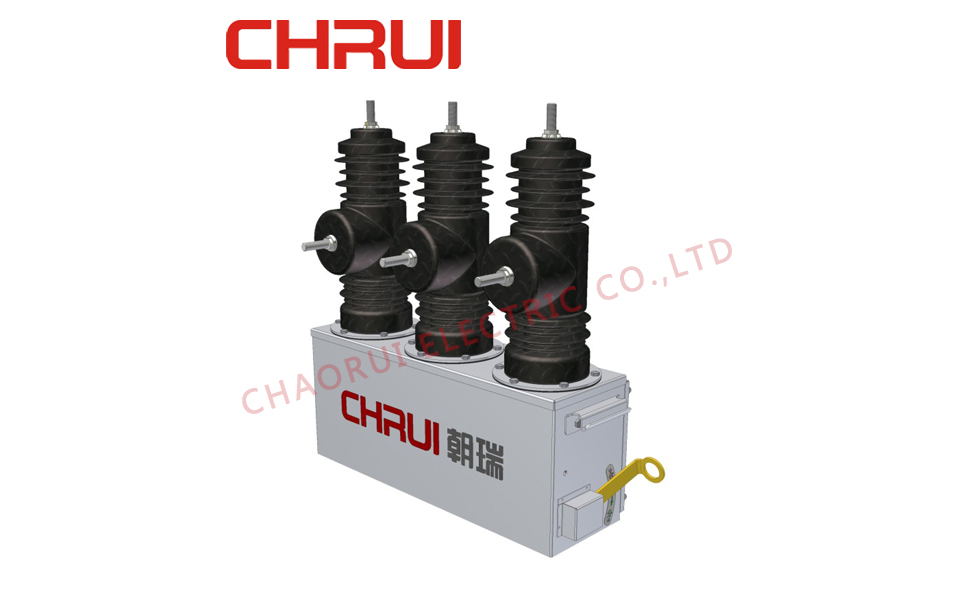

AB-3S(M)永磁戶外高壓交流快速真空斷路器是朝瑞真空斷路器系列中的新型永磁戶外高壓交流開關設備,額定電壓為12 kV,適用于該電壓等級的架空線路,在正常的使用條件以及斷路器的技術參數范圍內AB-3S(M)永磁戶外高壓交流快速真空斷路器能夠滿足電網在運行狀態下系統各種保護的操作要求,包括關合和開斷短路電流的場合下具有極為優良的操作性能。產品滿足自動重合閘的要求,并具有操作可靠性高、電氣使用壽命長及斷路器具有快速分斷能力,可以快速隔離故障線路,使故障電流的存在時間≤25ms,解決了配網線路故障快速隔離的問題,有效地避免越級跳閘的特點。
AB-3S(M)-12永磁戶外高壓交流快速真空斷路器的制造遵循以下標準和規范所規定的內容:
● IEC 62271-100 高壓交流斷路器
● GB/T 11022-2011 高壓開關設備和控制設備標準的共用技術
● GB 1984 高壓交流斷路器
● GB 311.1 高壓輸變電設備的絕緣配合
正常使用條件
● 環境空氣溫度:- 40℃~+40℃
● 海拔高度:≤ 2000m
● 相對濕度:日平均值不大于95%;月平均值不大于90%
● 風速:≤34m/s(相當于700pa在圓柱面)
● 污穢等級:≤IV
